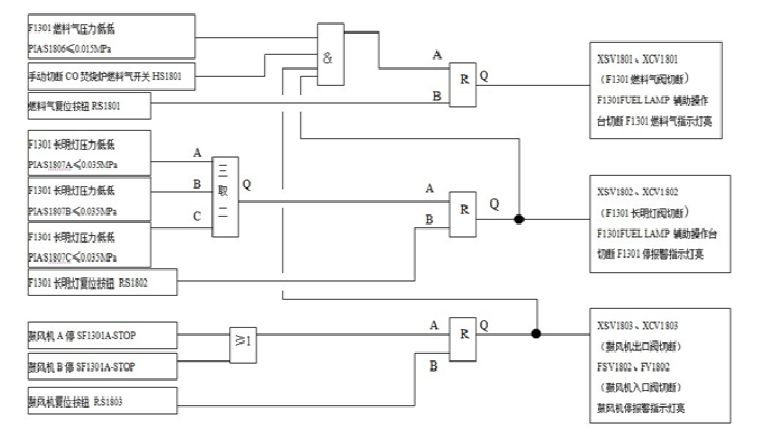

CO 炉系统联锁逻辑图
CO 炉系统联锁逻辑图
发布时间：2025-07-25 14:56:07
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )
答案：
投用:(1)燃料气条件的投用:首先将燃料压力旁路按钮打到“ON”的位置; 由于燃料气切断阀 在引压点之前, 因此要想达到正常的燃料气压力值,必须先把 XCV1801 强制打开, 因此, 在投用此联锁前,首先将控制台上的硬手动按钮“手动开燃料气压力开关”按下,此时燃 料气压力逐渐上升到正常值,然后将“手动开燃料气压力开关”旋起,将燃料气压力旁路 打到“OFF”的位置,此时燃料气压力低低的联锁条件就投入使用,一旦触发联锁,燃料
气切断阀就会动作。(2)鼓风机条件的投用:首先将鼓风机停旁路打到“ON”的位置,按
下复位按钮,联锁指示灯显示“绿色”,表明后面阀门处于正常状态或可调节状态,启动任
何一台鼓风机后,即可将旁路打“OFF”,就把鼓风机停的联锁条件投用使用。
