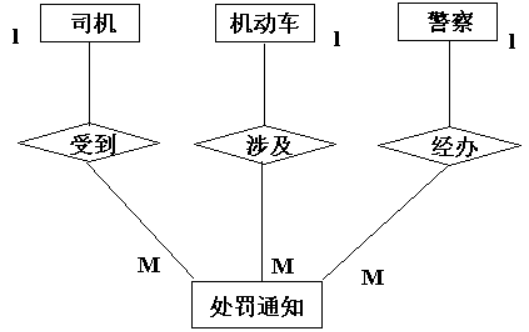

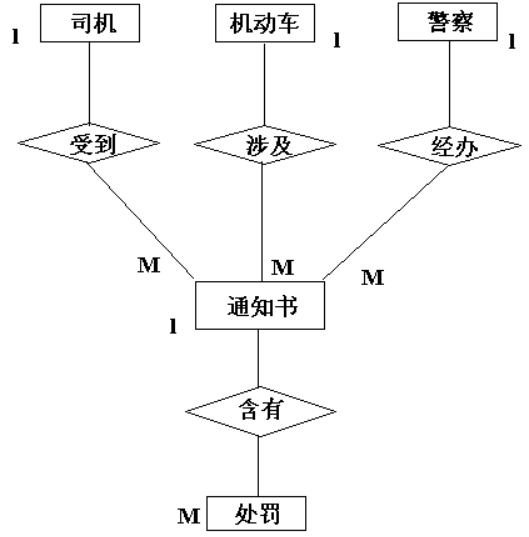

3、图中显示一张交通违章处罚通知书，根据这张通知书所提供的信息，设计一个E-R模型，并将这个E-R模型转换成关系数据模型，要求标注主码和外码。（10分）<p>交通违章通知书：　　　　　　编号：TZ11719</p><p>姓名：赵小平　驾驶执照号： 140235698001</p><p>地址：山西太原小店区</p><p>邮编：030000　电话：7017529</p><p>机动车牌照号：晋A0568</p><p>型号：桑塔纳</p><p>制造厂：一汽大众　生产日期：2007/01/22</p><p>违章日期：2008/10/12　时间：18:35</p><p>地点：长风街路口</p><p>违章记载：违章停车</p><p>处罚方式</p><p>警告</p><p>罚款</p><p>暂扣驾驶执照</p><p>警察签字：王强　警察编号：101</p><p>被处罚人签字：赵小平</p><p>注：一张违章通知书可能有多项处罚，例如：警告+罚款</p>
