设计一个3人表决电路。参加表决者3个,同意为1,不同意为0;同意者过半则表决通过,绿指示灯亮,表决不通过则红指示灯亮。(要求:1、列真直表,2、卡诺图化简,3、画逻辑图)
设计一个3人表决电路。参加表决者3个,同意为1,不同意为0;同意者过半则表决通过,绿指示灯亮,表决不通过则红指示灯亮。(要求:1、列真直表,2、卡诺图化简,3、画逻辑图)
发布时间：2025-06-12 21:25:43
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )

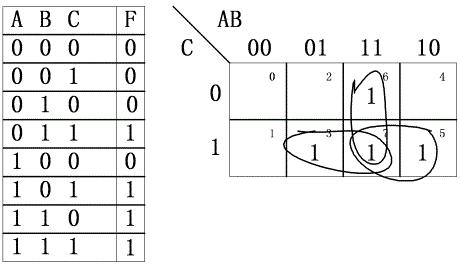

答案：解:设3个人分别是A,B,C,表决结果为F。列真值表如下,并用卡诺图简化。
F=
化简F=AB BC AC逻辑电路图如下:
F=化简F=AB BC AC逻辑电路图如下:
