试设计一三相异步电动机单向连续运转控制电路的PLC程序。三相异步电动机单向连续运转控制电路的特点是当按下启动按钮时,电动机启动并连续运转;当按下停止按钮时,电动机停止运行。
试设计一三相异步电动机单向连续运转控制电路的PLC程序。三相异步电动机单向连续运转控制电路的特点是当按下启动按钮时,电动机启动并连续运转;当按下停止按钮时,电动机停止运行。
发布时间：2025-06-19 12:28:58
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )
答案：解:梯形图、电路原理图、接线图如下:

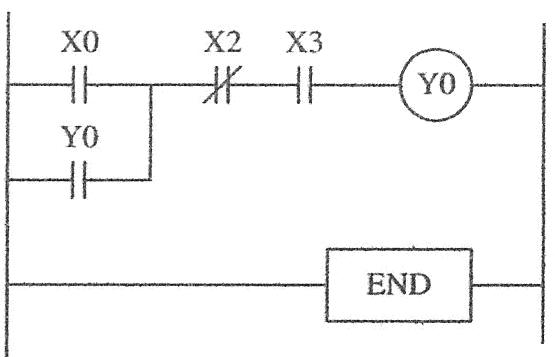

图5-1 梯形图

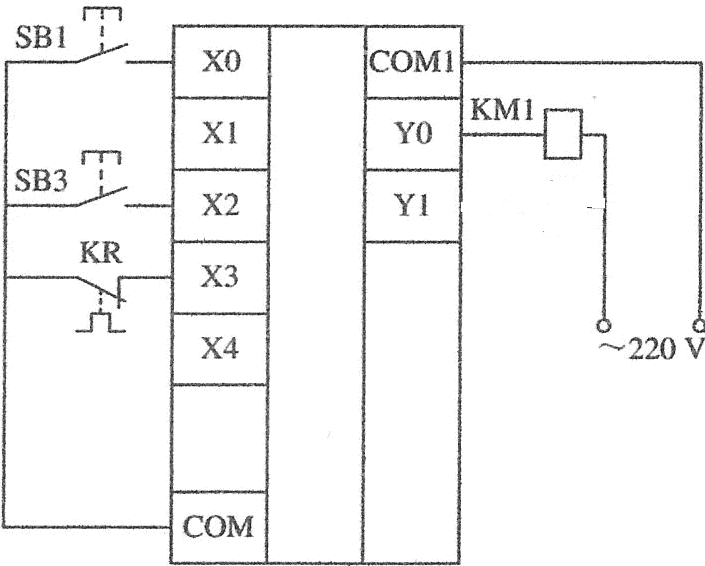

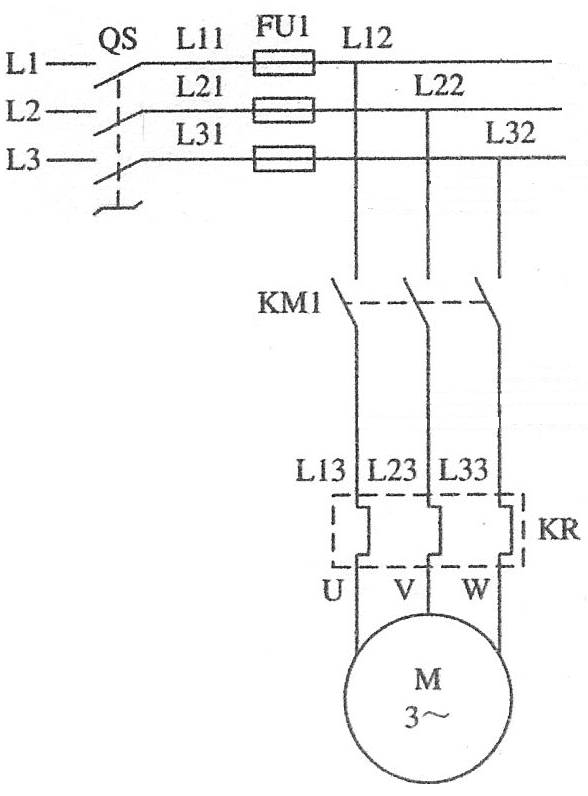

图5-2电路原理图 图5-3接线图
图5-1 梯形图 图5-2电路原理图 图5-3接线图
