设CPU内有下列部件:PC、IR、SP、AC、MAR、MDR和CU。(1)画出完成间接寻址的取数指令LDA@X(将主存某地址单位X的内容取至AC中)的数据流(从取指令开始)。(2)画出中断周期的数据流。
设CPU内有下列部件:P
C、IR、SP、A
C、MAR、MDR和CU。(1)画出完成间接寻址的取数指令LDA@X(将主存某地址单位X的内容取至AC中)的数据流(从取指令开始)。(2)画出中断周期的数据流。
发布时间：2025-05-31 20:07:32
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )

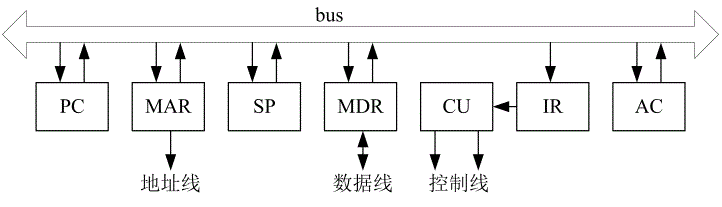

答案：解:CPU中的数据流向与所采取的数据通路结构直接相关,不合的数据通路中的数据流是不一样的。经常使用的数据通路结构方法有直接连线、单总线、双总线、三总线等形式,目前年夜多采取总线结构,直接连线方法仅适用于结构特别简单的机器中。为简单起见,本题采取单总线将题中所给部件连接起来,框图如下:
(1)LDA@X指令周期数据流程图:(2)中断周期流程图如下: 注:解这道题有两个要素,首先要根据所给部件设计好数据通路,即确定信息流动的载体。其次选择好描述数据流的办法,无论采取什么样的表达方法,其关键都要能清楚地反应数据在通路上流动的顺序,即强调一个“流”字。较好的表达方法是流程图的形式。
(1)LDA@X指令周期数据流程图:(2)中断周期流程图如下: 注:解这道题有两个要素,首先要根据所给部件设计好数据通路,即确定信息流动的载体。其次选择好描述数据流的办法,无论采取什么样的表达方法,其关键都要能清楚地反应数据在通路上流动的顺序,即强调一个“流”字。较好的表达方法是流程图的形式。
