已知74LS161为带异步清零、同步置数的4位二进制同步加法计数器。用74LS161设计一个十二进制的计数器,画出其逻辑电路图;
已知74LS161为带异步清零、同步置数的4位二进制同步加法计数器。用74LS161设计一个十二进制的计数器,画出其逻辑电路图;
发布时间：2025-06-11 20:12:41
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )
答案：解:若用74LS161的异步清零端实现,则要设计十二进制加法计数器,应该用
求得其归零逻辑为:

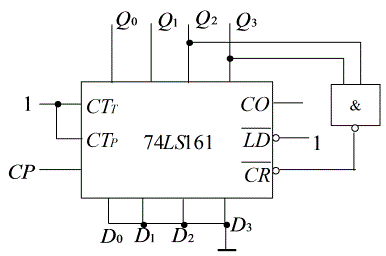

所以其逻辑图1为: (6分)
(4分)或者,用74LS161的同步置数端实现,则要设计十二进制加法计数器。应该用
求得其归零逻辑为:

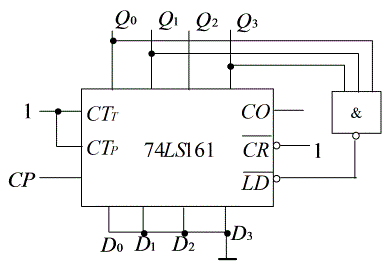

所以其逻辑图2为: (6分)
(4分)
求得其归零逻辑为:所以其逻辑图1为: (6分)(4分)或者,用74LS161的同步置数端实现,则要设计十二进制加法计数器。应该用求得其归零逻辑为:所以其逻辑图2为: (6分)(4分)
