高频开关电源的工作原理是什么?
高频开关电源的工作原理是什么?
发布时间：2025-05-13 14:38:39
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )

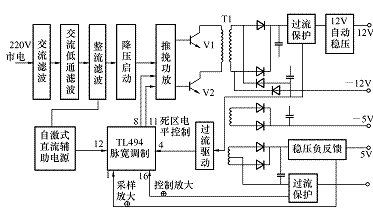

答案：答：高频开关电源的工作原理框图如图F－3所示。
图F－3220V交流电经交流滤波，再经交流低通滤波器、整流滤波线路（将220V交流变成300V直流）、降压启动线路向推挽功率放大驱动线路提供300V直流高压。其中来自整流滤波级的直流输出，还要驱动一个微机电源内部所需要的自激式直流辅助电源，该直流辅助电源负责向TL494脉宽调制组件提供Vcc直流电源，该机利用TL494脉宽调制组件向推挽功率放大器与T1的耦合作用，将在变压器的二次绕组中感应出三组脉宽电源，经各自整流波回路后，就要向远动负载提供±5V、±12V直流电源。
