用叠加原理计算题图中R2支路的电流I2。已知：Us=6 V，Is=0.3 A， R1=60 Ω，R2=40 Ω， R3=30 Ω，R4=20 Ω。
用叠加原理计算题图中R2支路的电流I2。已知：Us=6 V，Is=0.3 A， R1=60 Ω，R2=40 Ω， R3=30 Ω，R4=20 Ω。
发布时间：2025-05-15 18:39:41
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )

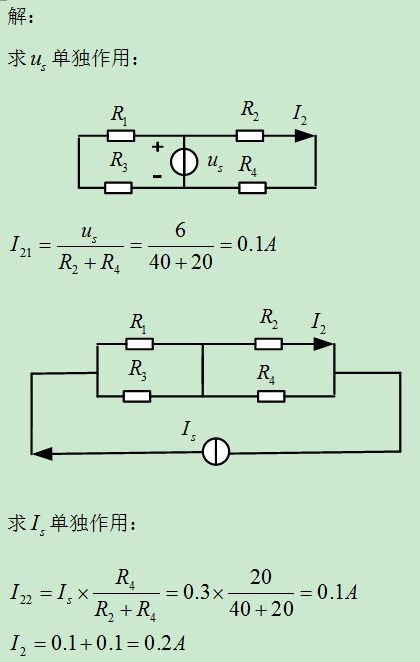

答案：
