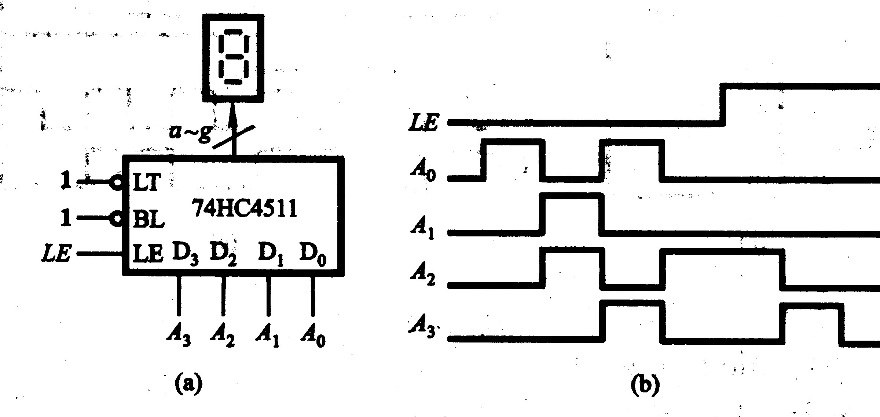

答案：解:当LE=0时,图题4,4。14(a)所示译码器能正常工作。所显示的字符即为A2A2A1A所表示的十进制数,显示的字符序列为0、1、6 、9、4。当LE由0跳变1时,数字4被锁存,所以持续显示4。
4.4.19试用4选1数据选择器74HC153产生逻辑函数
.解:74HC153的功能表如教材中表解4.4.19所示。根据表达式列出真值表如下。将变量A、B分别接入地址选择输入端
、
,变量C接入输入端。从表中可以看出输出L与变量C之间的关系,当AB=00时,L=C,因此数据端
接C;当AB=01时,L=
,
接
;当AB为10和11时,L分别为0和1,数据输入端
和
分别接0和1。由此可得逻辑函数产生器,如图解4.4.19所示。4.4.21应用74HC151实现如下逻辑函数。解:1.D1=D4=D5=1,其他=02.4,4.26 试用数值比较器74HC85设计一个8421BCD码有效性测试电路,当输人为8421BCD码时,输出为1,否则为0。解:测试电路如图题解4.4.26所示,当输人的08421BCD码小于1010时,FA
