檩条的常用截面形式有哪些 ?通常如何选型。⏺
檩条的常用截面形式有哪些 ?通常如何选型。⏺
发布时间：2025-01-14 22:08:20
请在 下方输入 要搜索的题目：
推荐参考答案 (
由 快搜搜题库 官方老师解答 )
答案：答:分为实腹式和格构式两种。当檩条跨度(柱距)不超过 9m时,应优先选用实腹式檩条。当屋面荷载较大或檩条跨度大于 9m时,宜选用格构式檩条。格构式檩条的构造和支座相对复杂,侧向刚度较低,但用钢量较少。

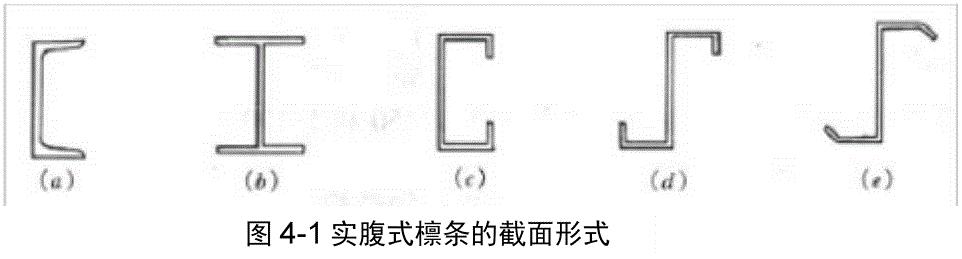

(1 )实腹式檩条截面(图 4-1)⏺图4-1 ( a )为热轧槽钢截面:因板件较厚,用钢量较大,目前已不在工程中采用。图4-1 ( b)为高频焊接 H型钢截面,具有腹板薄、抗弯刚度好、梁主轴方向的惯性矩比较接近等特点,适应于檩条跨度较大的场合,但与刚架斜梁的连接较复杂。高频焊接 H型钢截面规格为h b tw tf。图4-1 (c)、( d )、( e)冷弯薄壁型钢截面:在工程中应用普遍。卷边槽钢( C形钢)檩条适用

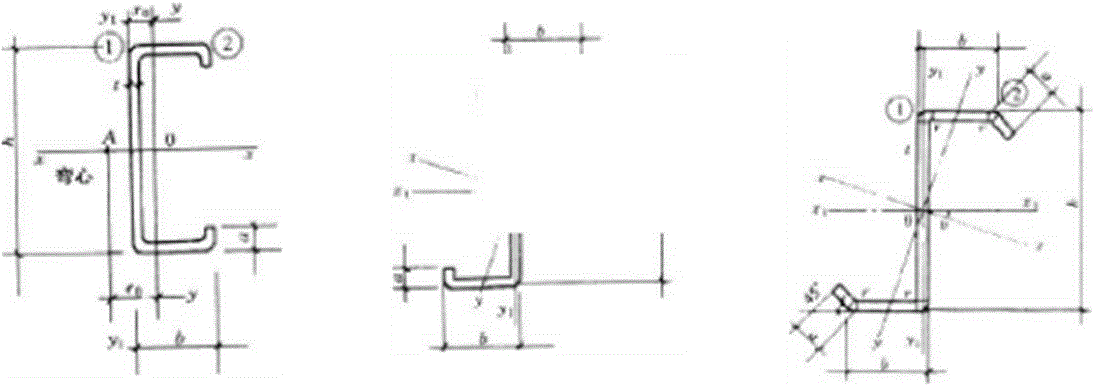

于屋面坡度i 1 3的情况;直卷边 Z形和斜卷边 Z形檩条适用于屋面坡度i 1 3的情况;斜卷边 Z 形檩条存放时还可叠层堆放,占地少。冷弯薄壁型钢截面规格为 h b a t (图4.1-2)。⏺⏺图4-2冷弯薄壁型钢截面参数实腹式檩条的截面高度 h,一般取跨度的1/35 — 1/50,截面宽度b,由根据截面高度 h所选的型钢规格确定。
